ข้อกำหนดเกี่ยวกับการต่อสายดินสำหรับกล่องจ่ายไฟแรงดันต่ำมีอะไรบ้าง?

ข้อกำหนดในการต่อสายดินสำหรับกล่องจ่ายไฟแรงดันต่ำมีอะไรบ้าง

ในฐานะซัพพลายเออร์ของกล่องจ่ายไฟแรงดันต่ำ ฉันเข้าใจถึงความสำคัญที่สำคัญของการต่อสายดินที่เหมาะสมในระบบไฟฟ้า การต่อสายดินไม่ได้เป็นเพียงข้อกำหนดทางเทคนิคเท่านั้น เป็นมาตรการความปลอดภัยขั้นพื้นฐานที่ปกป้องทั้งอุปกรณ์และบุคลากร ในบล็อกนี้ ฉันจะเจาะลึกข้อกำหนดด้านสายดินสำหรับกล่องจ่ายไฟแรงดันต่ำ โดยอธิบายว่าเหตุใดจึงมีความจำเป็นและจะปฏิบัติตามข้อกำหนดเหล่านี้ได้อย่างไร

เหตุใดการต่อสายดินจึงเป็นสิ่งจำเป็นสำหรับกล่องจ่ายไฟแรงดันต่ำ

การต่อสายดินทำหน้าที่สำคัญหลายประการในระบบจำหน่ายไฟฟ้าแรงดันต่ำ ประการแรกและสำคัญที่สุดคือให้เส้นทางสำหรับกระแสน้ำที่ผิดพลาดไหลลงสู่พื้นโลกอย่างปลอดภัย ในกรณีที่เกิดการลัดวงจรหรือไฟฟ้าขัดข้องอื่นๆ กระแสไฟฟ้าลัดจะค้นหาเส้นทางที่มีความต้านทานน้อยที่สุด ด้วยการจัดเตรียมระบบสายดินที่เหมาะสม เรารับประกันว่ากระแสไฟนี้จะถูกส่งออกไปจากอุปกรณ์และบุคคลใดๆ ที่อาจสัมผัสกับอุปกรณ์ ซึ่งช่วยลดความเสี่ยงของไฟฟ้าช็อตและไฟไหม้

ประการที่สอง การต่อสายดินช่วยรักษาแรงดันไฟฟ้าของระบบไฟฟ้าให้คงที่ โดยจะรักษาระดับแรงดันไฟฟ้าให้อยู่ในขีดจำกัดที่ยอมรับได้ ป้องกันสภาวะแรงดันไฟฟ้าเกินหรือต่ำกว่าแรงดันไฟฟ้าที่อาจทำให้อุปกรณ์อิเล็กทรอนิกส์ที่มีความละเอียดอ่อนเสียหายได้ สิ่งนี้มีความสำคัญอย่างยิ่งในระบบไฟฟ้าสมัยใหม่ซึ่งต้องพึ่งพาอุปกรณ์อิเล็กทรอนิกส์ที่ซับซ้อนมากขึ้น

สุดท้ายนี้ การต่อสายดินถือเป็นข้อกำหนดทางกฎหมายในประเทศส่วนใหญ่ รหัสและมาตรฐานทางไฟฟ้า เช่น National Electrical Code (NEC) ในสหรัฐอเมริกา ระบุข้อกำหนดด้านสายดินสำหรับระบบจำหน่ายไฟฟ้าแรงดันต่ำ การไม่ปฏิบัติตามข้อกำหนดเหล่านี้อาจส่งผลให้เกิดผลทางกฎหมายและอาจทำให้การรับประกันอุปกรณ์เป็นโมฆะ

ข้อกำหนดการต่อสายดินสำหรับกล่องจ่ายไฟแรงดันต่ำ

ข้อกำหนดในการต่อลงดินสำหรับกล่องจ่ายไฟแรงดันต่ำโดยทั่วไปจะมีลักษณะดังต่อไปนี้:

1. ตัวนำสายดิน

ต้องใช้ตัวนำสายดินที่เหมาะสมเพื่อเชื่อมต่อกล่องจ่ายไฟเข้ากับอิเล็กโทรดสายดิน ตัวนำสายดินควรมีขนาดเพียงพอในการจ่ายกระแสไฟลัดได้อย่างปลอดภัย ขนาดของตัวนำกราวด์ถูกกำหนดโดยความแอมป์ของวงจรและประเภทของระบบไฟฟ้า ตัวอย่างเช่น ในระบบแรงดันไฟฟ้าต่ำทั่วไป มักจะต้องใช้ตัวนำสายดินทองแดงที่มีขนาดต่ำสุด #6 AWG (American Wire Gauge)

ตัวนำต่อลงดินควรต่อเนื่องกันและปราศจากรอยต่อหรือข้อต่อใดๆ เว้นแต่จะได้รับอนุญาตตามหลักรหัสทางไฟฟ้า ควรเชื่อมต่ออย่างแน่นหนากับทั้งกล่องจ่ายไฟและอิเล็กโทรดกราวด์โดยใช้ขั้วต่อที่เหมาะสม เช่น ตัวเชื่อมกราวด์

2. อิเล็กโทรดกราวด์

อิเล็กโทรดกราวด์เป็นวัตถุนำไฟฟ้าที่สัมผัสโดยตรงกับโลก อิเล็กโทรดกราวด์ประเภททั่วไป ได้แก่ แท่งกราวด์ แผ่นกราวด์ และอิเล็กโทรดหุ้มคอนกรีต อิเล็กโทรดกราวด์จะต้องมีความต้านทานต่อดินต่ำเพื่อให้แน่ใจว่าการกราวด์มีประสิทธิภาพ

ควรติดตั้งอิเล็กโทรดกราวด์ตามข้อกำหนดรหัสไฟฟ้า ตัวอย่างเช่น ควรตอกแท่งกราวด์ลงดินอย่างน้อย 8 ฟุต และอาจต้องใช้แท่งกราวด์หลายอันในพื้นที่ที่มีความต้านทานต่อดินสูง ระบบอิเล็กโทรดกราวด์ควรเชื่อมต่อเข้าด้วยกันเพื่อสร้างเส้นทางกราวด์ต่อเนื่องเป็นเส้นเดียว

3. พันธะ

การติดเป็นกระบวนการเชื่อมต่อชิ้นส่วนโลหะทั้งหมดของกล่องจ่ายไฟและอุปกรณ์ที่เกี่ยวข้องเข้ากับระบบสายดิน ซึ่งรวมถึงกล่องหุ้ม บัสบาร์ สวิตช์ และส่วนประกอบอื่นๆ การติดประสานช่วยให้มั่นใจได้ว่าชิ้นส่วนโลหะทั้งหมดมีศักย์ไฟฟ้าเท่ากัน ช่วยลดความเสี่ยงจากไฟฟ้าช็อต และป้องกันการเกิดไฟฟ้าสถิต

ควรใช้ตัวนำประสานเพื่อเชื่อมต่อชิ้นส่วนโลหะเข้ากับระบบสายดิน ตัวนำเหล่านี้ควรมีขนาดเพียงพอและควรเชื่อมต่ออย่างแน่นหนาโดยใช้ขั้วต่อที่เหมาะสม

4. การป้องกันความผิดพลาดของกราวด์

อุปกรณ์ป้องกันข้อผิดพลาดของกราวด์ เช่น ตัวขัดขวางวงจรความผิดปกติของกราวด์ (GFCI) และอุปกรณ์กระแสตกค้าง (RCD) มักจำเป็นต้องใช้ในระบบจำหน่ายไฟฟ้าแรงดันต่ำ อุปกรณ์เหล่านี้จะตรวจสอบกระแสที่ไหลในวงจรและตัดการเชื่อมต่อพลังงานอย่างรวดเร็วหากตรวจพบความผิดปกติของกราวด์

โดยทั่วไป GFCI จะใช้ในพื้นที่ที่มีความเสี่ยงสูงต่อการเกิดไฟฟ้าช็อต เช่น ในห้องน้ำ ห้องครัว และพื้นที่กลางแจ้ง RCD มักใช้ในงานอุตสาหกรรมและเชิงพาณิชย์

ปฏิบัติตามข้อกำหนดการต่อลงดิน

เพื่อให้เป็นไปตามข้อกำหนดด้านสายดินสำหรับกล่องจ่ายไฟแรงดันต่ำ สิ่งสำคัญคือต้องปฏิบัติตามรหัสและมาตรฐานทางไฟฟ้า ต่อไปนี้เป็นขั้นตอนบางส่วนเพื่อให้แน่ใจว่ามีการต่อสายดินอย่างเหมาะสม:

1. การออกแบบและติดตั้ง: ทำงานร่วมกับวิศวกรไฟฟ้าหรือผู้ติดตั้งที่มีคุณสมบัติเพื่อออกแบบและติดตั้งระบบสายดิน พวกเขาจะสามารถกำหนดขนาดและประเภทของตัวนำกราวด์ อิเล็กโทรดกราวด์ และตัวนำประสานที่เหมาะสมได้ตามความต้องการเฉพาะของกล่องจ่ายไฟและระบบไฟฟ้า
2. การตรวจสอบและทดสอบ: ตรวจสอบและทดสอบระบบสายดินอย่างสม่ำเสมอเพื่อให้มั่นใจในความสมบูรณ์ ซึ่งรวมถึงการตรวจสอบการเชื่อมต่อ การวัดความต้านทานของอิเล็กโทรดกราวด์ และการทดสอบการทำงานของอุปกรณ์ป้องกันความผิดปกติของกราวด์
3. เอกสารประกอบ: เก็บบันทึกโดยละเอียดเกี่ยวกับการออกแบบ การติดตั้ง และการทดสอบระบบสายดิน เอกสารนี้จะเป็นประโยชน์สำหรับการบำรุงรักษา การแก้ไขปัญหา และการปฏิบัติตามข้อกำหนดด้านกฎระเบียบในอนาคต

ผลิตภัณฑ์ของเราและสายดิน

ที่บริษัทของเรา เราให้ความสำคัญกับข้อกำหนดด้านสายดินเป็นอย่างมาก ของเรากล่องจ่ายไฟแรงดันต่ำได้รับการออกแบบและผลิตเพื่อให้ตรงตามมาตรฐานความปลอดภัยและความน่าเชื่อถือสูงสุด เราใช้ตัวนำสายดินและอิเล็กโทรดสายดินคุณภาพสูงเพื่อให้แน่ใจว่าการต่อสายดินมีประสิทธิภาพ

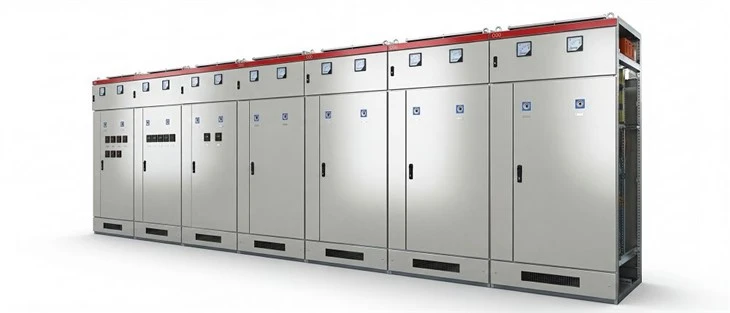

ของเราสวิตช์เกียร์แบบถอดได้แรงดันต่ำและตู้จ่ายไฟ AC แรงดันต่ำยังรวมคุณสมบัติการต่อลงดินขั้นสูงเพื่อป้องกันข้อผิดพลาดทางไฟฟ้า เราทำการทดสอบอย่างเข้มงวดกับผลิตภัณฑ์ทั้งหมดของเราเพื่อให้แน่ใจว่าผลิตภัณฑ์มีคุณสมบัติตรงตามหรือเกินกว่าข้อกำหนดด้านสายดินที่ระบุไว้ในรหัสทางไฟฟ้า

ติดต่อเราเพื่อจัดซื้อจัดจ้าง

หากคุณอยู่ในตลาดสำหรับกล่องจ่ายไฟแรงดันต่ำคุณภาพสูงหรืออุปกรณ์ที่เกี่ยวข้อง เราขอเชิญคุณติดต่อเราเพื่อจัดซื้อ ทีมผู้เชี่ยวชาญของเราสามารถให้ข้อมูลโดยละเอียดเกี่ยวกับผลิตภัณฑ์ของเรา รวมถึงคุณสมบัติการต่อสายดินและการปฏิบัติตามมาตรฐานทางไฟฟ้า เรามุ่งมั่นที่จะมอบโซลูชั่นที่ดีที่สุดสำหรับความต้องการด้านไฟฟ้าของคุณ

อ้างอิง

• รหัสไฟฟ้าแห่งชาติ (NEC) ฉบับต่างๆ
• มาตรฐาน International Electrotechnical Commission (IEC) ที่เกี่ยวข้องกับระบบไฟฟ้าแรงต่ำ
• ข้อกำหนดของผู้ผลิตสำหรับอุปกรณ์จำหน่ายไฟฟ้าแรงดันต่ำ
